一、概述
ZX-SSI失速開關主要是用在膠帶運輸機中的一種速度檢測保護裝置。該裝置能自動檢測膠帶運輸機正常運轉時的速度，當膠帶運輸機的實時速度與正常速度不一致時，該裝置會自動報警，并輸出繼電器信號。該裝置根據速度偏差的大小，輸出兩級信號，即一級輕微失速信號，二級嚴重失速信號，用戶根據這兩級信號，可做出相應的操作。
二、主要技術參數
l工作電壓值：AC220V
l非接觸式接近開關檢測距離：15mm
l非接觸式接近開關接線方式：兩線制
l非接觸式接近開關工作電壓：AC220V
l輸出觸點形式：兩常開
l觸點容量：AC250V-5A，DC24V-5A
三、組件

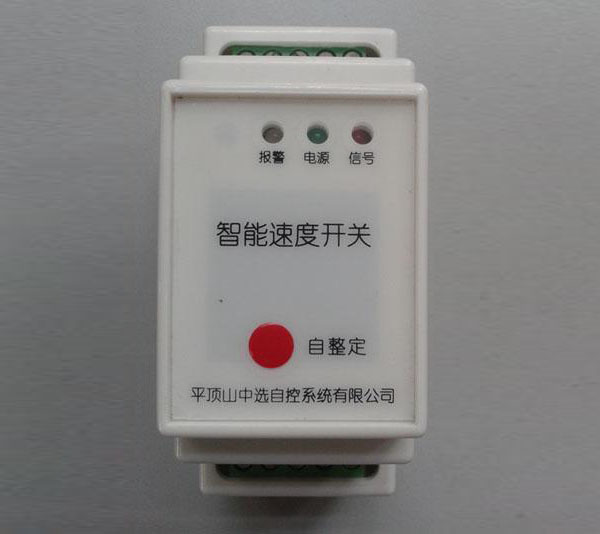

如圖所示，失速開關主要有主控器和非接觸式接近開關兩部分組成。接近開關檢查設備運轉的速度，主控器根據檢測的速度信號，判定設備運轉是否與正常運轉的速度一致，若不一致發出報警信號。
四、工作原理
在設備運轉的合適部位安裝一磁性物體，接近開關安裝在附近，并能檢查到磁性物體。接近開關采用AC220V兩線制，接在主控器上。當磁性物體靠近接近開關時，接近開關會導通，主控器接收到一個脈沖信號。主控器根據脈沖信號的頻率，計算出設備的運轉速度。
設備正常運轉時，按下主控器的按鍵，主控器自整定此時的運轉速度，并保存在主控器的存儲器中，具有記憶功能。當設備的運轉速度和記憶的速度不一致時，主控器會發出報警，并輸出繼電器信號。主控器根據轉速偏差的大小，分兩級輸出。輕微失速，一級報警，嚴重失速，二級報警。同時報警指示燈點亮。
五、型號說明
ZX - SS I
① ② ③
①ZX：平頂山中選自控系統有限公司
②SS：智能速度開關
③I：設計序號
