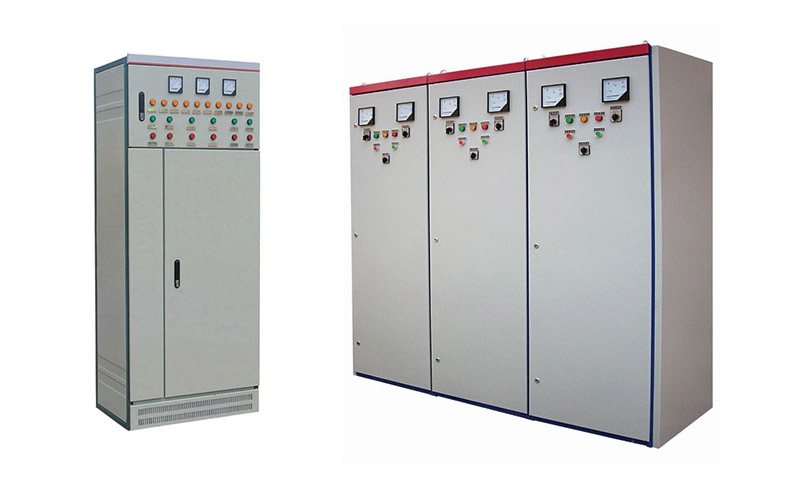

XL-21系列低壓動力配電柜用于交流50Hz，額定電壓660V以下，1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V，容量為0.55-75kW電機的電控裝置及照明之用。對于其他符號本動力配電箱的場合也可以使用。產品具有線路方案靈活、組合方便、應用性強、結構新穎等特點，外殼防護等級可達IP30。
產品符合：
IEC60439.1-1999《低壓成套開關設備和控制設備》
GB7251.1-2013《低壓成套開關設備和控制設備》
結構特點:
1.本裝置采用落地式安裝，可直接安裝在變壓器下方。柜體采用優質鋼板焊接或組裝而成，刀開關操作手柄裝于柜前右柱上，可以作為切換電源之用。動力配電箱前面裝有一只電壓表。指示匯流母線電壓。動力配電箱前面有門，門打開后，動力配電箱內全部設備敞露，便于檢修維護。本動力配電箱均采用國內自行設計的新型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點，動力配電箱裝有斷路器作為短路保護外，門前可裝操作按鈕。
2.操作方式：手動
3.安裝方式：垂直安裝4.接線方式：固定接線
