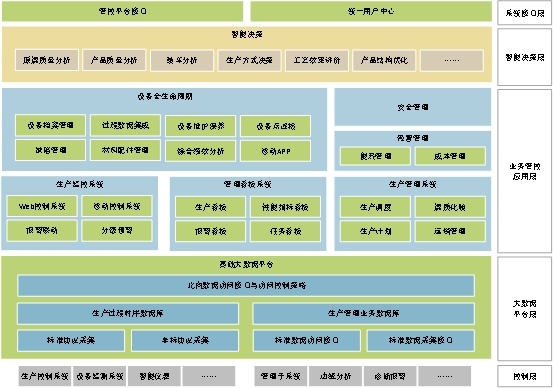

一體化管控平臺采用分層設計、業務隔離原則，主要包含層底控制層、大數據平臺層、業務管控應用層、智能決策層和系統接口層。

大數據平臺層使用多種工業通訊協議，從底層控制層采集數據，匯聚到時序數據庫和業務數據庫進行歸檔，并向上層應用提供北向數據訪問接口。訪問接口使用訪問控制服務實現控制策略。

業務管控層實現選煤廠主要生產管理過程業務，包含生產監控系統、管理看板系統、生產管理系統、設備全生命周期管理、經營管理和安全管理等。

智能決策層利用各種基礎數據，實現高級分析決策功能，如原煤質量分析、產品質量分析、裝車分析、生產方式?jīng)Q策、工藝效果評價、產品結構優化等等。

系統接口層實現了統一用戶中心，作為管控平臺唯一用戶信息來源，使用統一認證方式訪問各個業務子系統；同時以標準接口和統一用戶中心向外部應用，如上級組織結構數據集成系統進行提供各種生產數據和管理數據。
